Systemy monitoringu zbiorników paliwa — co mierzą i dlaczego są obowiązkowe?
System monitoringu zbiorników paliwa to zestaw sond, czujników i konsoli, który bez przerwy mierzy ilość, temperaturę i zawodnienie paliwa w zbiornikach stacji, a do tego sygnalizuje wyciek do przestrzeni międzypłaszczowej, studzienek i gruntu. Właścicielowi stacji daje dwie rzeczy jednocześnie: kontrolę nad towarem, który w trzech zbiornikach potrafi być wart kilkaset tysięcy złotych, oraz spełnienie wymogu przepisów, bez którego obiekt w ogóle nie powinien pracować.
Piszemy z perspektywy serwisu, który takie systemy montuje, konfiguruje i potem odbiera telefony o „dziwnych stanach”. Bez folderowych haseł, za to z tym, co naprawdę widać na ekranie konsoli.
Sonda w zbiorniku mierzy więcej, niż pokazuje ekran
Jeden pręt, pięć informacji. Tyle daje typowa sonda magnetostrykcyjna, serce każdego systemu monitoringu zbiorników paliwa, wpuszczona przez właz aż do dna zbiornika.
Na pręcie pracują dwa pływaki. Górny unosi się na powierzchni paliwa, dolny jest cięższy i zatrzymuje się na granicy paliwa i wody, która zbiera się na dnie. Elektronika w głowicy sondy wysyła impuls wzdłuż pręta i mierzy czas powrotu sygnału od magnesów w pływakach, więc wynik nie zależy od mechanicznych przekładni ani od tego, jak dawno ktoś czyścił styki. W systemach OPW stosuje się m.in. sondy serii 924A i 924B oraz sondy DMP firmy Dover Fueling Solutions. Wzdłuż pręta rozmieszczone są czujniki temperatury, a opcjonalny trzeci pływak mierzy gęstość produktu.

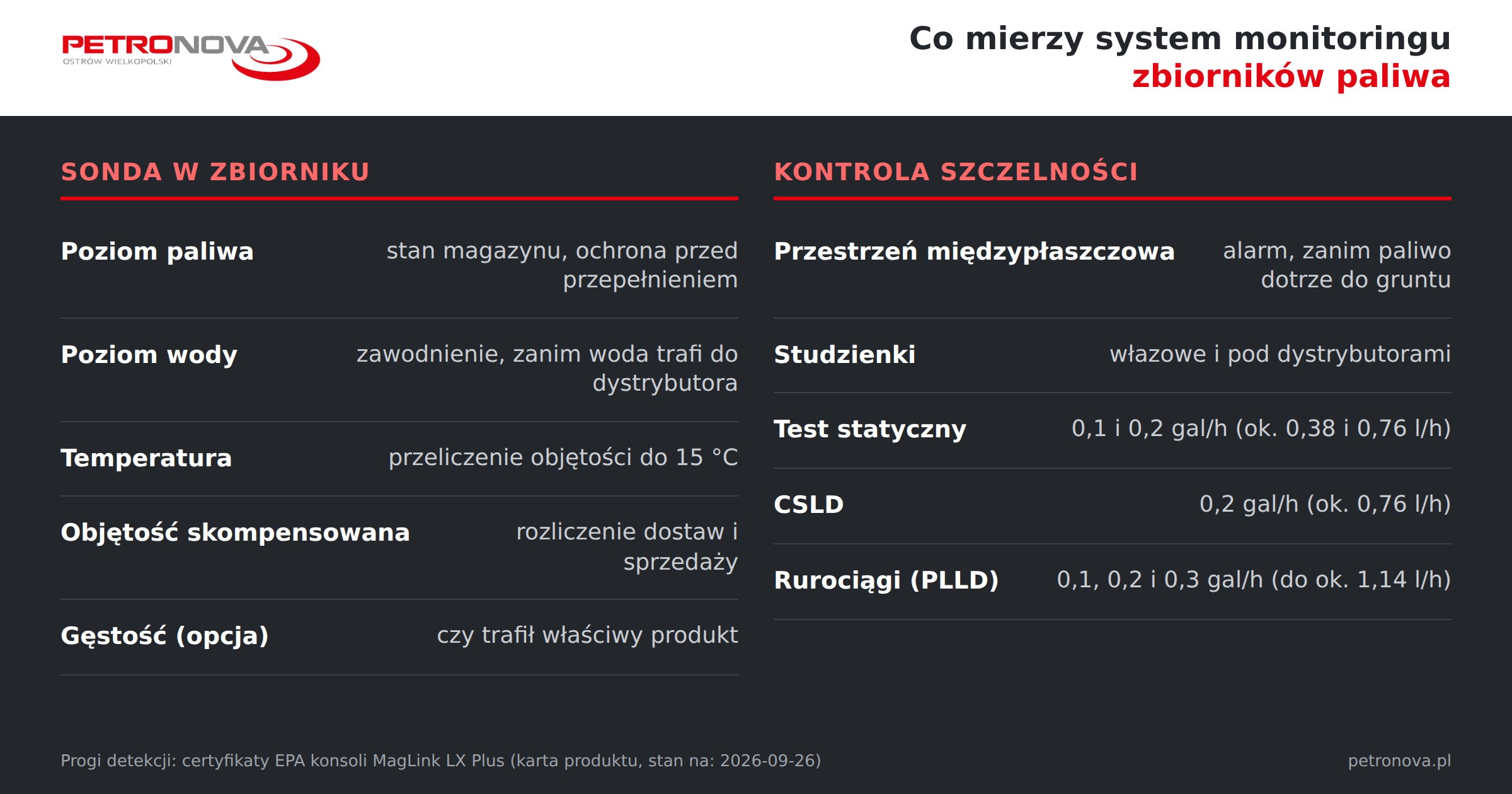

| Co mierzy sonda | Jak to działa | Po co to właścicielowi stacji |
|---|---|---|
| Poziom paliwa | pływak produktowy na powierzchni paliwa | stan magazynu, planowanie dostaw, ochrona przed przepełnieniem |
| Poziom wody | cięższy pływak na granicy woda–paliwo | wykrycie zawodnienia, zanim woda trafi do dystrybutora i baku klienta |
| Temperatura | czujniki (termistory) rozmieszczone na wysokości pręta | przeliczenie objętości do temperatury referencyjnej 15 °C |
| Objętość i objętość skompensowana | poziom przeliczony przez tabelę kalibracyjną zbiornika | rozliczenie dostaw i sprzedaży, wykrywanie strat |
| Gęstość (opcja) | dodatkowy pływak gęstościowy | kontrola, czy do zbiornika trafił właściwy produkt |
Po co ta temperatura? Paliwo zmienia objętość mniej więcej o 0,1% na każdy stopień. Przy 30 000 litrów w zbiorniku różnica 10 °C między paliwem z cysterny a paliwem, które przeleżało w ziemi, daje około 300 litrów „na papierze”. Bez kompensacji do 15 °C rozliczenie dostawy z tym, co pokazuje sonda, rozjeżdża się co tydzień i nikt nie wie dlaczego.
Woda to osobna historia. W oleju napędowym sprzyja rozwojowi mikroorganizmów i szlamu na dnie, a w benzynie z dodatkiem etanolu może doprowadzić do rozwarstwienia paliwa. Pływak wodny pokazuje problem, kiedy jest jeszcze kilka milimetrów, a nie wtedy, gdy klient wraca z autem, które szarpie na światłach.
Z drugiej strony sonda w systemie monitoringu zbiorników paliwa mierzy tylko to, co ma pod sobą. Gdy zbiornik jest przechylony albo osiadł, a konsola liczy objętość z tabeli producenta zbiornika, poziom będzie dokładny, a objętość już nie. Dlatego pierwsza rzecz, którą sprawdzamy po zgłoszeniu rozjazdu stanów, to tabela kalibracyjna, a dopiero druga sama sonda.
Kontrola szczelności: druga połowa systemu, o której mniej się mówi
Pomiar ilości paliwa to połowa zadania, jakie ma monitoring zbiorników paliwa. Druga połowa odpowiada na pytanie, czy paliwo nie ucieka tam, gdzie nie powinno.
Tu system korzysta z czujników, a nie z sond. W zbiorniku dwupłaszczowym czujnik pilnuje przestrzeni między płaszczami: jeśli pojawi się w niej ciecz albo zmieni się ciśnienie lub podciśnienie (zależnie od rozwiązania), konsola podnosi alarm, zanim cokolwiek dotrze do gruntu. Przy zbiornikach jednopłaszczowych monitoruje się pole wokół zbiornika posadowionego w szczelnej wannie betonowej albo na geomembranie odpornej na produkty naftowe. Kolejne czujniki siedzą w studzienkach włazowych i w studzienkach pod dystrybutorami, czyli tam, gdzie najczęściej coś zaczyna kapać: na złączach, zaworach i przejściach rurociągów.
Trzecia warstwa monitoringu zbiorników paliwa to detekcja wycieku liczona z pomiarów. Konsola porównuje zmiany objętości ze sprzedażą i dostawami, a przy okazji wykonuje testy szczelności. Dobre konsole mają ich kilka rodzajów:
- test statyczny — zbiornik w spoczynku, bez sprzedaży i dostaw;
- ciągła detekcja statystyczna (CSLD), która wyłapuje ubytki z krótkich przerw w sprzedaży, więc nie wymaga zamykania stacji;
- detekcja wycieku z rurociągów ciśnieniowych (PLLD), bo nieszczelna linia między pompą zanurzeniową a dystrybutorem potrafi tracić paliwo przy każdym tankowaniu.
Ile to jest w liczbach? Konsola MagLink LX Plus ma certyfikaty amerykańskiej agencji EPA dla testu statycznego na progach 0,1 i 0,2 galona na godzinę (ok. 0,38 i 0,76 l/h), dla CSLD na progu 0,2 gal/h (ok. 0,76 l/h), a dla rurociągów na progach 0,1, 0,2 i 0,3 gal/h (do ok. 1,14 l/h). Mniej niż litr na godzinę przy zbiorniku, który mieści dziesiątki tysięcy litrów. Tego żaden kierownik stacji nie zobaczy w zeszycie z odczytami.
Ale jest haczyk. Test statyczny potrzebuje ciszy, a stacja całodobowa przy drodze krajowej rzadko ma kilka godzin bez tankowania. Tam ciągła detekcja statystyczna przestaje być dodatkiem i staje się jedynym realnym sposobem, żeby test w ogóle się wykonał.
Dlaczego monitoring zbiorników paliwa jest obowiązkowy?
Bo monitoring zbiorników paliwa wprost nakazują dwa akty prawne, a trzeci powód, czyli odpowiedzialność za skażenie gruntu, działa niezależnie od nich.
Warunki techniczne dla stacji paliw płynnych
Rozporządzenie Ministra Klimatu i Środowiska z dnia 24 lipca 2023 r. w sprawie warunków technicznych, jakim powinny odpowiadać bazy i stacje paliw płynnych (Dz. U. 2023 poz. 1707) zastąpiło rozporządzenie z 2005 r. i obowiązuje od 9 września 2023 r. Wymaga, żeby stacja paliw płynnych miała instalacje i urządzenia „do pomiaru i monitorowania stanu magazynowanych produktów naftowych, do sygnalizacji wycieku produktów naftowych do gruntu, wód powierzchniowych i gruntowych” (§ 97 ust. 1) (stan na: 2026-09-26).
Zwróćcie uwagę na dwie części tego zdania. Pomiar i monitorowanie stanu to sondy. Sygnalizacja wycieku to czujniki szczelności. Stacja, której monitoring zbiorników paliwa ma tylko jedno z dwóch, spełnia przepis w połowie, czyli wcale.
I jeszcze jedno: poprzednie rozporządzenie, z 21 listopada 2005 r., zawierało ten sam wymóg w § 97 ust. 1. Stacja zbudowana kilkanaście lat temu nie ma więc wymówki, że „to nowe przepisy”. Nowe rozporządzenie przewiduje za to okres przejściowy dla stacji, których budowa lub przebudowa zaczęła się i nie zakończyła przed jego wejściem w życie; dla nich stosuje się przepisy dotychczasowe.
Dozór techniczny zbiorników
Zbiorniki do magazynowania materiałów ciekłych zapalnych podlegają dozorowi technicznemu UDT. Rozporządzenie Ministra Gospodarki z dnia 18 września 2001 r. w sprawie warunków technicznych dozoru technicznego dla zbiorników bezciśnieniowych i niskociśnieniowych (Dz. U. 2001 nr 113 poz. 1211 z późn. zm.) wymaga, żeby zbiornik miał „urządzenie sygnalizujące powstanie wycieku i urządzenie zabezpieczające przed przenikaniem czynnika roboczego do gruntu” (§ 10 ust. 1) (stan na: 2026-09-26). W praktyce oznacza to, że niesprawny czujnik przestrzeni międzypłaszczowej to nie usterka „na kiedyś”, tylko brak wymaganego wyposażenia zbiornika pod dozorem.
Odpowiedzialność za grunt
Trzeci powód nie wynika z żadnego paragrafu o wyposażeniu. Za zanieczyszczenie gleby i wód gruntowych odpowiada prowadzący instalację, a przepisy ustawy o zapobieganiu szkodom w środowisku i ich naprawie nakładają na niego obowiązek naprawy szkody. Wyciek wykryty po miesiącu zamiast po godzinie oznacza wymianę gruntu, zamiast wymiany uszczelki.
Szczerze? Przepisy nie mówią, jakiej marki ani jakiej czułości ma być system monitoringu zbiorników paliwa. Mówią, co ma robić. Dobór klasy urządzenia do wielkości stacji to już decyzja inwestora i projektanta, a nie inspektora.
Co konsola robi z pomiarami: alarmy, raporty, rozliczenia
Piątek, późny wieczór. Cysterna odjechała, w dokumencie dostawy stoi 20 000 litrów, a konsola po przeliczeniu do 15 °C pokazuje przyrost mniejszy o kilkaset litrów. Kierowca już dawno w trasie.
Właśnie w takiej sytuacji system monitoringu zbiorników paliwa zarabia na siebie. Konsola sama rejestruje początek i koniec dostawy, zapisuje przyrost objętości skompensowanej i zestawia go z dokumentem. Różnica jest widoczna od razu, z godziną i temperaturą paliwa, a nie po miesięcznej inwentaryzacji.
Poza dostawami konsola monitoringu zbiorników paliwa pilnuje zdarzeń, które na stacji zdarzają się naprawdę. Site Sentinel NANO rozróżnia m.in.:
- przepełnienie zbiornika oraz ostrzeżenia o niskim i wysokim poziomie paliwa;
- wykrycie wody;
- skrajne temperatury i ich wahania;
- niezgodność rozliczenia paliwa, czyli ubytek, którego nie tłumaczy sprzedaż (przy kradzieży zwykle pierwszy sygnał);
- błędy sondy i uszkodzenie termistora;
- negatywny wynik testu szczelności zbiornika.
Alarm może wyjść dźwiękiem i światłem na konsoli, e-mailem, SMS-em albo wydrukiem. MagLink LX Plus potrafi dodatkowo automatycznie wyłączyć urządzenia, których dotyczy alarm, na przykład pompę zasilającą nieszczelną linię.
Druga strona to raporty: stany magazynowe, dostawy, historia zbiornika, wyniki testów szczelności, zmiany, uzgodnienia i sprzedaż. Integra przechowuje historię zdarzeń w pamięci nieulotnej przez około dziesięć lat, co przydaje się przy każdej kontroli i każdym sporze z dostawcą. A jeśli konsola jest spięta z systemem kasowym stacji (większość standardowych protokołów POS, opcjonalnie IFSF), rozliczenie sprzedaży z ubytkiem w zbiorniku liczy się bez ręcznego przepisywania.
Jeden niuans z naszego podwórka: raport jest tyle wart, ile ciągłość danych. Przy wymianie starej konsoli na nową warto od razu wyeksportować historię, bo potem trudno udowodnić, że rozjazd stanów zaczął się przed modernizacją, a nie po niej.
Który system monitoringu zbiorników paliwa do jakiej stacji
Dobór systemu monitoringu zbiorników paliwa zacznijcie od policzenia punktów pomiarowych, a nie od katalogu. Każdy zbiornik, a w zbiorniku wielokomorowym każda komora, potrzebuje własnej sondy. Do tego czujnik przestrzeni międzypłaszczowej na każdy zbiornik oraz czujniki w studzienkach włazowych i dystrybutorowych.
Przykład: cztery zbiorniki dwupłaszczowe i cztery dystrybutory to 4 sondy, 4 czujniki przestrzeni międzypłaszczowej, 4 czujniki w studzienkach włazowych i 4 pod dystrybutorami. Szesnaście urządzeń. Konsola na dwanaście się tu nie zmieści, choć na papierze „obsługuje cztery zbiorniki”.
| System (OPW / Dover Fueling Solutions) | Pojemność | Wyróżniki | Typowe zastosowanie |
|---|---|---|---|
| Site Sentinel NANO | do 12 urządzeń pomiarowych (sond i czujników łącznie) | kolorowy ekran dotykowy 18 cm, port TCP/IP, aplikacja na Androida, alarmy e-mail i SMS, automatyczna kalibracja zbiornika | małe stacje, stacje przyzakładowe, kotłownie, magazyny produktów naftowych |
| MagLink LX Plus | do 12 sond (w tym 6 z CSLD) i do 48 czujników | ekran dotykowy 7″, detekcja wycieku z certyfikatami EPA, obsługa do 8 linii paliwowych, czujniki przewodowe i bezprzewodowe, konfiguracja przez przeglądarkę | stacje sieciowe i niezależne ze średnim i dużym ruchem |
| Integra | do 16 sond lub 64 czujników (albo ich kombinacja) | technologia Multi-drop (kilka urządzeń na jednym przewodzie), statystyczna i programowana detekcja wycieku (SLD, ALD), historia zdarzeń na ok. 10 lat | duże stacje, obiekty z wieloma zbiornikami i komorami |
Czy przy modernizacji trzeba wymieniać sondy? Nie zawsze. MagLink LX Plus współpracuje z sondami magnetostrykcyjnymi DFS DMP oraz OPW 924A i 924B, więc na stacji z tymi sondami często wystarcza nowa konsola i przegląd okablowania. Przy sondach innych producentów sprawa wygląda inaczej i trzeba ją sprawdzić na miejscu.
Pełne zestawienie konsol znajdziecie w dziale systemy monitoringu zbiorników paliwowych, a same zbiorniki, jednopłaszczowe i dwupłaszczowe, w kategorii zbiorniki podziemne.
Gdzie monitoring zawodzi w praktyce
Monitoring zbiorników paliwa rzadko zawodzi przez samą elektronikę. Częściej człowiek, który ma dość alarmów.
Typowy scenariusz wygląda tak: czujnik w studzience włazowej zgłasza ciecz po każdym większym deszczu, bo pokrywa studzienki przestała być szczelna. Po trzecim fałszywym alarmie ktoś go wycisza albo odłącza. Czujnik ma rację, tylko wykrywa wodę zamiast paliwa, a problemem jest pokrywa. I od tej chwili stacja nie ma sygnalizacji wycieku w miejscu, gdzie paliwo najczęściej zaczyna kapać. To jeden z tych błędów, które widzi się zdecydowanie za często.
Druga pułapka to tabela kalibracyjna. Konsola bez automatycznej kalibracji liczy objętość z nominalnej geometrii zbiornika, a zbiornik po latach w gruncie bywa lekko przechylony. Rozjazd rośnie z każdym miesiącem i zaczyna wyglądać jak kradzież albo wyciek.
Trzecia: modernizacja „po kawałku”. Nowy dystrybutor, nowy system kasowy, a konsola monitoringu dalej rozmawia ze starym protokołem albo z nikim. Formalnie wszystko działa, a automatyczne uzgodnienie sprzedaży z ubytkiem w zbiorniku przestało istnieć.
Na każdą z tych sytuacji jest proste lekarstwo: okresowy przegląd całego toru pomiarowego, od sondy przez okablowanie po konsolę i raporty. Robimy to w ramach serwisu urządzeń stacji paliw, razem z przeglądem dystrybutorów, żeby nie ściągać ekipy dwa razy.
Najczęstsze pytania
Czy stacja przyzakładowa na potrzeby własnej floty też potrzebuje monitoringu zbiorników?
Zwykle tak, choć podstawa prawna monitoringu zbiorników paliwa może być inna. Rozporządzenie o warunkach technicznych dotyczy stacji paliw płynnych, a zbiorniki na materiały ciekłe zapalne podlegają dodatkowo przepisom dozoru technicznego, które wymagają sygnalizacji wycieku. To, które przepisy obejmują konkretny obiekt, zależy od jego klasyfikacji w projekcie i decyzjach UDT, więc warto to sprawdzić przed zakupem zbiornika, a nie po odbiorze.
Czy system monitoringu wykryje kradzież paliwa?
W większości przypadków tak. Konsola porównuje ubytek w zbiorniku ze sprzedażą zarejestrowaną w kasie i zgłasza niezgodność rozliczenia, a nocny spadek poziomu przy zamkniętej stacji widać w historii zbiornika z dokładnością do godziny. Kradzieży „po litrze dziennie” szybciej dowodzi seria raportów niż pojedynczy alarm.
Czym różni się monitoring zbiornika dwupłaszczowego od jednopłaszczowego?
Miejscem, w którym czujnik szuka wycieku. W zbiorniku dwupłaszczowym pilnuje przestrzeni między płaszczami i alarmuje, zanim paliwo wydostanie się na zewnątrz. Przy zbiorniku jednopłaszczowym czujniki monitorują pole wokół zbiornika w szczelnej wannie lub na geomembranie, więc wykrywają wyciek, który już opuścił zbiornik, ale jeszcze nie dotarł do gruntu.
Czy monitoring można obsługiwać zdalnie?
Tak. Zdalny monitoring zbiorników paliwa to standard w nowych konsolach: Site Sentinel NANO udostępnia dane przez aplikację na Androida, laptop i tablet, a MagLink LX Plus ma konfigurację przez przeglądarkę dostosowaną do telefonu. Alarmy przychodzą e-mailem lub SMS-em, więc właściciel kilku stacji widzi stany i zdarzenia bez jeżdżenia po obiektach.
Co zrobić, gdy konsola zgłosi alarm wycieku?
Nie kasować go odruchowo. Najpierw sprawdzić, która strefa alarmuje: przestrzeń międzypłaszczowa, studzienka, rurociąg czy test statystyczny. Jeśli alarm dotyczy zbiornika lub linii ciśnieniowej, wstrzymać wydawanie z tego zbiornika i wezwać serwis. Wyciszony alarm, który okazał się prawdziwy, kosztuje nieporównanie więcej niż jeden wyjazd serwisanta.
Krótko mówiąc: system monitoringu zbiorników paliwa robi dwie różne rzeczy. Sonda liczy paliwo, które macie w zbiorniku, a czujniki pilnują, żeby nic z niego nie uciekło do gruntu. Przepisy wymagają obu części od 2005 r., a rozporządzenie z 2023 r. tylko to potwierdziło. Stacja, która ma jedną z nich albo ma je wyciszone, nie spełnia wymogu.
